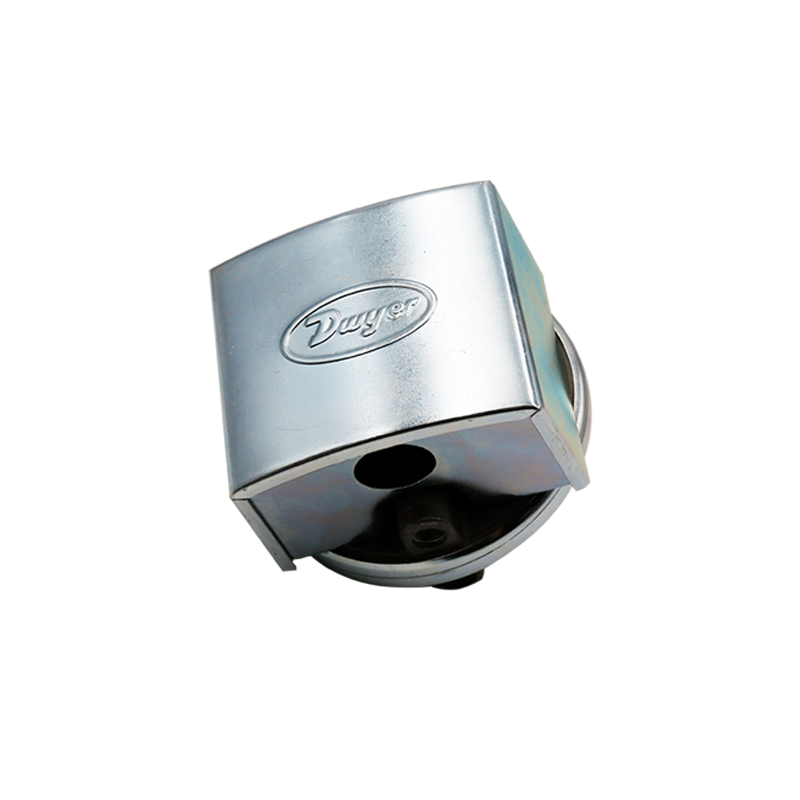

美國Dwyer 1823差壓開關，適用于工業環境場合,1800系列尺寸小、價格低、2%的重復精度能滿足大多數用戶的需求。安裝螺柱可將開關的一邊安裝在墻和面板上，內部的設定點調節裝置可方便的在其它反方向上調整。通過U.L和C.S.A，F(xiàn).M的認證。
警告：產品僅用于空氣及兼容氣體
規格
介質：空氣和不易燃，兼容的氣體
溫度范圍：-30到180℉ （-34到82.2℃）；1823-00是-20到180℉ （-28.9到82.2℃）
壓力范圍：10psig(68.95 kPa)連續,25psig(172.4 kPa)沖擊壓力
開關類型：?jiǎn)蔚峨p擲(SPDT)
重復性：±2%
電力額定值：15A @ 120-480 VAC, 60Hz.電阻 1/8 HP @ 125 VAC, 1/4HP @ 250 VAC,60 Hz。在高頻率的情況下，電流為10A
電氣連接：3個螺絲接線端，普通型，常開和常閉
接頭連接：1/8″FNPT陰螺紋
安裝方位：垂直安裝,其它方位咨詢工廠
設定點調節：內部螺絲調節
重量：1磅5盎司(595克)
機構認證: CE, UL, CSA, FM
提供特殊型號
防爆鑄體外殼(CN
):外層覆蓋黃銅的鑄鐵主體，防爆外殼。NEMA-7&9；訂貨時將基本型號改為1824并且增加-CN后綴。例如：1824-1-CN。
防爆外殼(EXPL
): 外層覆蓋鋁的鑄鐵主體，額定Class I, Div.1 & 2,Groups D；Class II, Div.1 & 2,Groups E,F,G；Class III和NEMA 7 CD,9 EFG。重7-1/2磅(3.4 KG).開關必須由工廠裝配。訂貨時將基本型號改為1824并且增加-EXPL后綴。例如：1824-1-EXPL。
**環境結構(MIL
)---未列出的型號1820是一個特殊密封快速開關。用于高潮濕,多霉變和/或**應用中。與型號1823類似除了死區稍大一點和沒有一些低的設定點。訂貨時請加后綴—MIL。例如：1820-2-MIL。
NO.A-389安裝托架是采用16ga鋼,鍍鋅和重鉻酸鉀用于防腐蝕,牢固耐久,安裝快速。
全天候外殼(WP
): -16ga鋼制外殼采用墊圈密封(NEMA4,IP66),可用于潮濕和有油的環境。經受200小時的噴鹽測試,重5-1/2磅(2.5kg)。開關必須由工廠裝配。訂貨時將基本型號1823改為1824并且增加-WP后綴。例如：1824-1-WP。
Dwyer 1823系列開關-型號, 操作范圍 & 死區
|
型 號
|
操作量程
英寸水拄
|
近 似 死 區
|
|
在*小設定點
|
在*大設定點
|
|
1823-00
|
0.07-0.22
|
0.05
|
0.05
|
|
1823-0
|
0.15-0.5
|
0.06
|
0.06
|
|
1823-1
|
0.3-1.0
|
0.08
|
0.08
|
|
1823-2
|
0.5-2.0
|
0.1
|
0.12
|
|
1823-5
|
1.5-5.0
|
0.14
|
0.28
|
|
1823-10
|
2.0-10
|
0.18
|
0.45
|
|
1823-20
|
3.0-22
|
0.35
|
0.7
|
|
1823-40
|
5.0-44
|
0.56
|
1.1
|
|
1823-80
|
9.0-85
|
1.3
|
3
|
